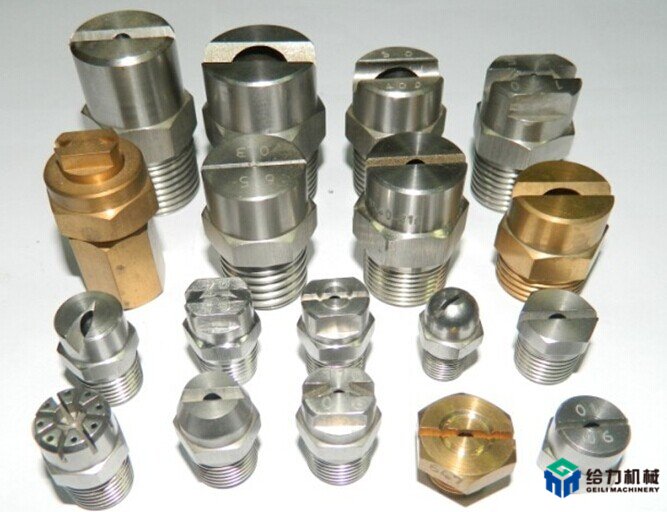

连铸机喷嘴、连铸机冷却喷嘴
  • 连铸机喷嘴、连铸机冷却喷嘴

连铸机喷嘴、连铸机冷却喷嘴

同类产品

  • 产品详情

通常连铸用喷嘴型号一般由5部分代码组成。第一部分代码表示喷嘴类型,如PZ指水喷嘴,HPZ指气水混合雾化喷嘴(简称气雾喷嘴)。第二部分代码表示标态压力(水喷嘴水压为0.3MPa,气雾喷嘴气水压均为0.2MPa)下的水流量(水喷嘴缩小10倍读取),单位:L/min。第三部分代码表示标态压力下的喷射角。第四部分代码表示喷淋形状,如B表示扁平形,QZ表示实心锥形,TY表示椭圆形,等等。第五部分代码表示喷淋种类。
注意:水喷嘴型号的最前面通常把连接螺纹的代号表示出来。气雾喷嘴流量代码和喷射角代码之间用“—”连接。
到目前为止我国拥有圆坯连铸机86台,连铸圆坯可以直接穿孔轧制钢管、锻制轮毂、齿轮等。扇形段二次冷却水是通过喷射到铸坯表面使水升温,部分蒸发,传递出大部分钢水降温、完全凝固和铸坯表面降温至矫直温度释放的热量,圆坯连铸二次冷却喷嘴出现堵塞会对铸坯的质量产生很大影响,连铸喷嘴的设计和布置也是影响铸坯质量和拉速的重要因素。

    一、连铸喷嘴堵塞问题解决
    关于连铸喷嘴的堵塞问题,无论是水喷嘴,还时气水雾化喷嘴,都或轻或重存在堵塞问题。喷嘴一堵塞,通常首先想到的就是水处理不好。但事实上并非完全如此。依据多方面的分析和经验,可以采取分析喷嘴堵塞物的颗粒来依次确定喷嘴堵塞的原因,寻求恰当的解决办法:
    1.堵塞物颗粒较大,超过喷嘴的畅通孔,那么毫无疑问是水过滤有问题。解决办法包括:
    a.更换损坏的过滤网
    b.增加过滤级数,有的喷嘴本身就带过滤器
    c.选用不同雾化结构的喷嘴:
    ☆ 比如选用气水雾化喷嘴,在相同压力、流量的条件下,畅通孔是水喷嘴的几倍,乃至几十倍。
    ☆ 同是气体雾化喷嘴,雾化结构也不同,有的喷嘴雾化膨胀室是空的就不易堵塞,而有的却有内芯。
    ☆ 同是水喷嘴,有采用无叶片的,更多是采用叶片芯雾化,便容易堵塞。
    2.如果堵塞物颗粒很细,远小于喷嘴的畅通孔,则堵塞的原因通常就是粘结堵塞。这类堵塞与水质有关,关系更大的是喷嘴材料的磨损。有下列三点足以证明:
    1)某厂将堵塞的喷嘴放到酸溶液中浸泡后清洗,可再用—次。再堵塞后喷嘴变大就不能再用。
    2)某厂曾将堵塞物进行过分析:50%为氧化铁,其余为氧化钙、氧化硅等。当喷嘴内表面磨损严重变得粗糙时,这些悬浮在浊水中的非金属氧化物在拉尾坯或换中包停水的几分钟内就会像涂料、水泥—样,随积水的蒸发粘结到喷嘴内壁。如果喷嘴内表面足够光滑再喷水时会冲掉。否则就会积累。
    3)还有一钢厂的气雾喷嘴,在喷嘴设计参数和使用条件完全相同的条件下,不同制造厂、不同材料的喷嘴,有的不到一个月就堵塞严重,有的3—4个月不堵塞。
    喷嘴内表面是否耐磨影响因素很多,一般认为与材料的微量元素、热处理和 加工工艺有关,还难以定量分析。从使用角度看,较简单的方法就是选择耐磨寿命长的喷嘴。在特定的使用条件下,定期检测的性能参数比如流量、喷射角和喷水分布的变化,通常在三个月至半年即可查清喷嘴的磨损寿命。选择耐磨寿命长的喷嘴不仅可以降低成本,还大大减少生产事故、废次品和维修量。

    二、连铸喷嘴设计
    影响连铸喷嘴的参数包括喷射角、流量、喷水分布、打击力、喷雾颗粒和速度分布、磨损寿命等,在现代化的喷嘴检测试验室可以对这些性能参数进行全面和精密的测试,从而确保喷嘴的性能参数精确控制在设计允许的偏差范围内且喷嘴的使用性能也能满足特定条件的要求,比如耐磨损、耐高温、耐腐蚀等。
    现在我们以450mm圆特殊钢圆坯连铸机为例,设计喷嘴的喷雾特性见表1、2。
    表1


项目


数据


水压//kpa1002003004005007001000
流量/(l.min-1)1.82.63.23.64.14.85.8
水压/kpa1503006001400


喷流角度/(0)45505560
